La

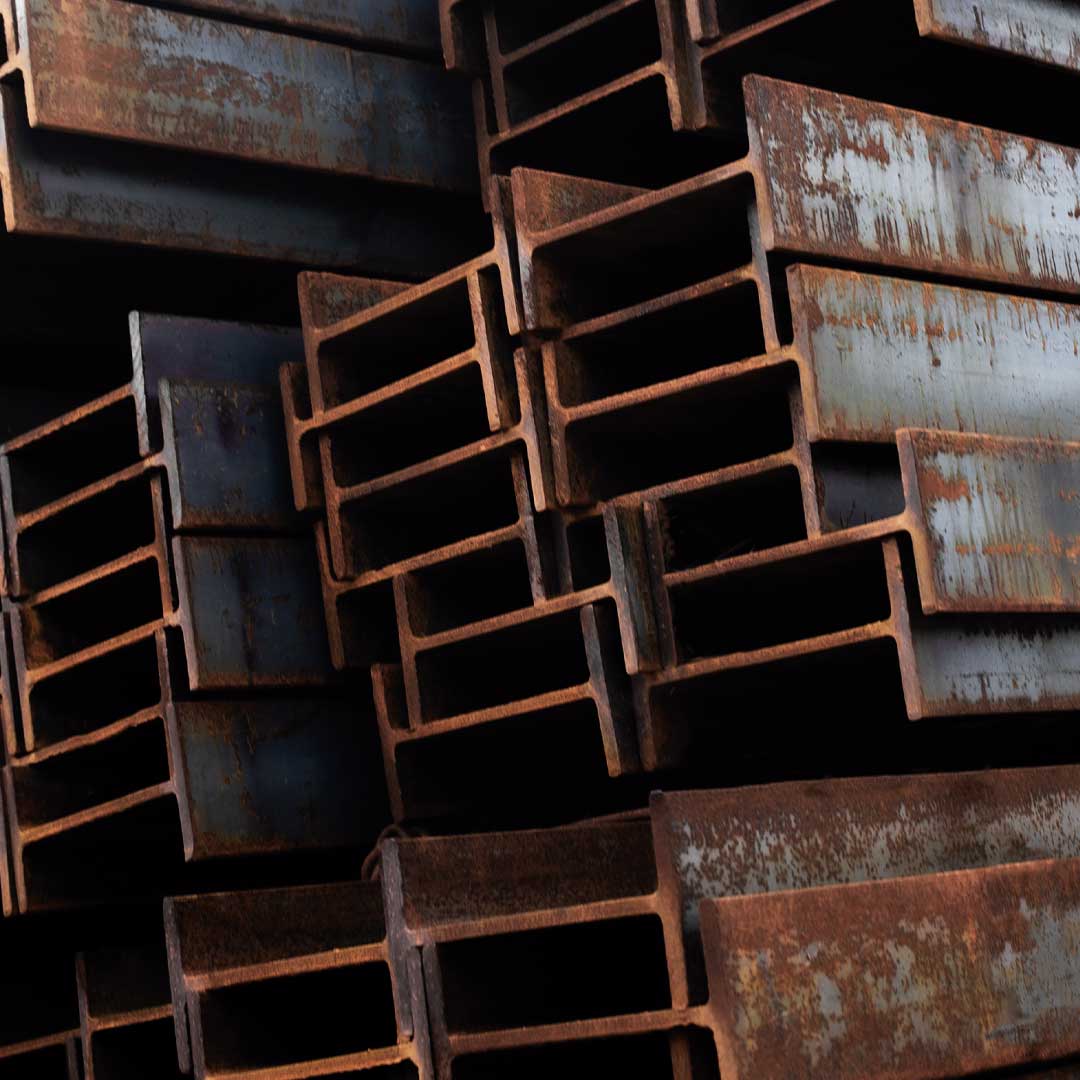

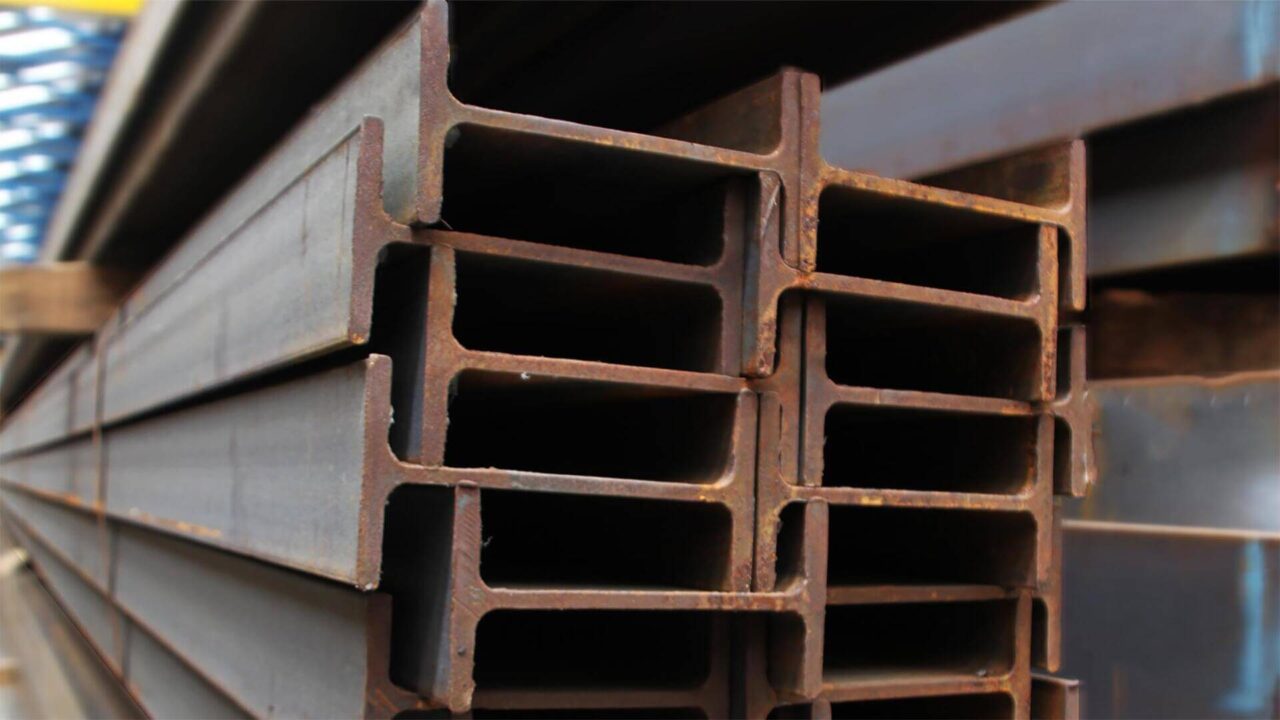

viga IPE es un perfil de acero laminado en caliente con sección en forma de I, de alas paralelas y espesor constante. Es la base de pórticos, entrepisos, cubiertas industriales y estructuras portantes. En La Campana la encuentras
desde IPE 80 hasta IPE 600, en acero ASTM A36 y ASTM A572, en barras de 6 y 12 metros y con
servicio de corte a medida.
- IPE 80 – IPE 600: 17 referencias
- 6,0 – 122 kg/m: Rango de peso lineal
- ASTM A36 · A572: NTC 1920 · NTC 1985
- Barras de 6 y 12 m: Corte a medida disponible

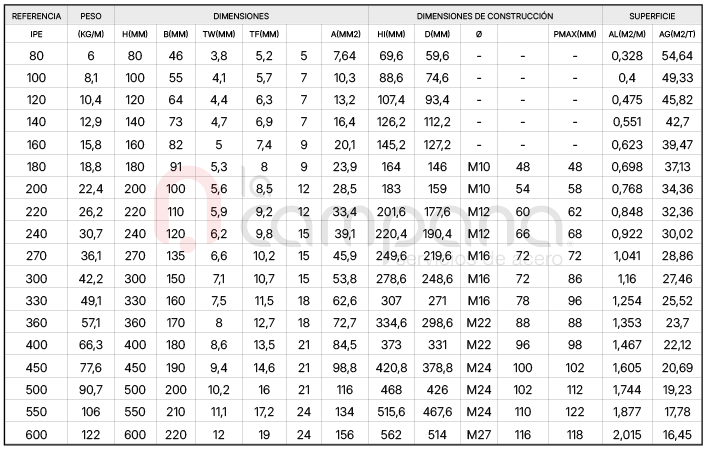

Tabla de medidas y pesos de la viga IPE
h = altura del perfil ·
b = ancho del ala ·
tw = espesor del alma ·
tf = espesor del ala ·
r = radio de acuerdo.
Valores nominales. En celular, desliza la tabla hacia los lados.
| Referencia |
Peso (kg/m) |
Largo barra (m) |
Peso por barra (kg) |
h (mm) |
b (mm) |
tw (mm) |
tf (mm) |
r (mm) |
Área (cm²) |
| IPE 80 |
6,0 |
6 |
36,00 |
80 |
46 |
3,8 |
5,2 |
5 |
7,64 |
| IPE 100 |
8,1 |
6 |
48,60 |
100 |
55 |
4,1 |
5,7 |
7 |
10,3 |
| IPE 120 |
10,4 |
6 |
62,40 |
120 |
64 |
4,4 |
6,3 |
7 |
13,2 |
| IPE 140 |
12,9 |
6 |
77,40 |
140 |
73 |
4,7 |
6,9 |
7 |
16,4 |
| IPE 160 |
15,8 |
6 |
94,80 |
160 |
82 |
5,0 |
7,4 |
9 |
20,1 |
| IPE 180 |
18,8 |
6 |
112,80 |
180 |
91 |
5,3 |
8,0 |
9 |
23,9 |
| IPE 200 |
22,4 |
12 |
268,80 |
200 |
100 |
5,6 |
8,5 |
12 |
28,5 |
| IPE 220 |
26,2 |
12 |
314,40 |
220 |
110 |
5,9 |
9,2 |
12 |
33,4 |
| IPE 240 |
30,7 |
12 |
368,40 |
240 |
120 |
6,2 |
9,8 |
15 |
39,1 |
| IPE 270 |
36,1 |
12 |
433,20 |
270 |
135 |
6,6 |
10,2 |
15 |
45,9 |
| IPE 300 |
42,2 |
12 |
506,40 |
300 |
150 |
7,1 |
10,7 |
15 |
53,8 |
| IPE 330 |
49,1 |
12 |
589,20 |
330 |
160 |
7,5 |
11,5 |
18 |
62,6 |
| IPE 360 |
57,1 |
12 |
685,20 |
360 |
170 |
8,0 |
12,7 |
18 |
72,7 |
| IPE 400 |
66,3 |
12 |
795,60 |
400 |
180 |
8,6 |
13,5 |
21 |
84,5 |
| IPE 450 |
77,6 |
12 |
931,20 |
450 |
190 |
9,4 |
14,6 |
21 |
98,8 |
| IPE 500 |
90,7 |
12 |
1.088,40 |
500 |
200 |
10,2 |
16,0 |
21 |
116 |
| IPE 600 |
122,0 |
12 |
1.464,00 |
600 |
220 |
12,0 |
19,0 |
24 |
156 |
¿Necesitas otro largo? Cortamos la viga a la medida de tu proyecto y te calculamos el peso total del pedido.
Ver dimensiones de construcción y superficie de pintura
hi = altura interior · d = altura recta del alma · Ø = perno máximo en el ala · AL = superficie por metro · AG = superficie por tonelada.
| Referencia |
hi (mm) |
d (mm) |
Ø perno |
P mín (mm) |
P máx (mm) |
AL (m²/m) |
AG (m²/t) |
| IPE 80 |
69,6 |
59,6 |
– |
– |
– |
0,328 |
54,64 |
| IPE 100 |
88,6 |
74,6 |
– |
– |
– |
0,400 |
49,33 |
| IPE 120 |
107,4 |
93,4 |
– |
– |
– |
0,475 |
45,82 |
| IPE 140 |
126,2 |
112,2 |
– |
– |
– |
0,551 |
42,70 |
| IPE 160 |
145,2 |
127,2 |
– |
– |
– |
0,623 |
39,47 |
| IPE 180 |
164,0 |
146,0 |
M10 |
48 |
48 |
0,698 |
37,13 |
| IPE 200 |
183,0 |
159,0 |
M10 |
54 |
58 |
0,768 |
34,36 |
| IPE 220 |
201,6 |
177,6 |
M12 |
60 |
62 |
0,848 |
32,36 |
| IPE 240 |
220,4 |
190,4 |
M12 |
66 |
68 |
0,922 |
30,02 |
| IPE 270 |
249,6 |
219,6 |
M16 |
72 |
72 |
1,041 |
28,86 |
| IPE 300 |
278,6 |
248,6 |
M16 |
72 |
86 |
1,160 |
27,46 |
| IPE 330 |
307,0 |
271,0 |
M16 |
78 |
96 |
1,254 |
25,52 |
| IPE 360 |
334,6 |
298,6 |
M22 |
88 |
88 |
1,353 |
23,70 |
| IPE 400 |
373,0 |
331,0 |
M22 |
96 |
98 |
1,467 |
22,12 |
| IPE 450 |
420,8 |
378,8 |
M24 |
100 |
102 |
1,605 |
20,69 |
| IPE 500 |
468,0 |
426,0 |
M24 |
102 |
112 |
1,744 |
19,23 |
| IPE 600 |
562,0 |
514,0 |
M27 |
116 |
118 |
2,015 |
16,45 |
Normas técnicas
ASTM A36 = NTC 1920
Acero estructural al carbono.
ASTM A572 = NTC 1985
Acero estructural de alta resistencia y baja aleación al niobio (columbio) – vanadio.
ASTM A6 = NTC 4537
Requisitos generales para barras, chapas, perfiles y tablestacas de acero laminado estructural.
Usos de la viga IPE
- Vigas
- Columnas
- Pórticos
- Correas
- Soportes
- Chasis
- Estructuras metálicas
- Bases de maquinaria
Preguntas frecuentes
¿Cuánto pesa una viga IPE 200?
La viga IPE 200 pesa 22,4 kg por metro lineal. Una barra de 12 metros pesa 268,8 kg.
¿Qué diferencia hay entre viga IPE y viga HEA?
La IPE tiene alas más angostas que su altura y trabaja mejor a flexión como viga. La
viga HEA tiene alas anchas, casi del mismo tamaño que su altura, y se usa sobre todo como columna o donde hay cargas en dos direcciones.
¿Venden la viga IPE cortada a medida?
Sí. Con nuestro
servicio de corte de vigas y perfiles te la entregamos lista para instalar.
Cotiza tu viga IPE
Escríbenos en el formulario de contacto de esta página con la referencia, la cantidad y si necesitas corte. Te respondemos con precio y disponibilidad.
